＜RS232Cレベル変換基板＞

久しぶりにネットで秋月電子を覘いていたら、RS232Cレベル変換基板がありました。(RS232Cレベル変換ICはADM3202)

RS232Cレベル変換はCWYYで幾つか紹介していますが、今回この変換基板を購入して
組み立てましたので紹介します。

これは、RS232CのDSUB9コネクタの中に納まるほど小型で価格は500円で、コンデンサーも搭載されているので、DSUB9に半田接続するだけです。

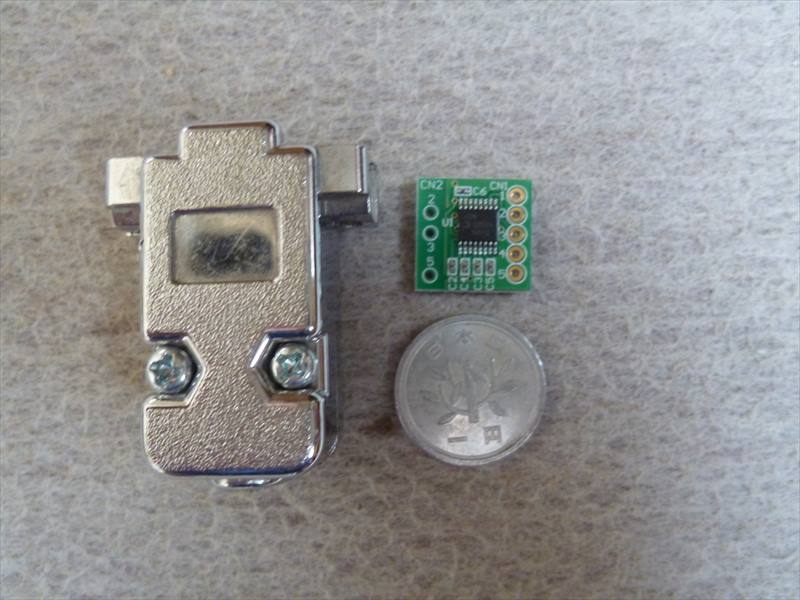

大きさは1円玉と比較、右端画像のようにDSUB9ピンの中に納まります


ケーブル、FT-817のACC用コネクタ


完成画像、FT-817(CAT)で動作確認OKです。右側のノートPCのUSBに差し込んでいる青色はUSB-ｼﾘｱﾙ変換です。
