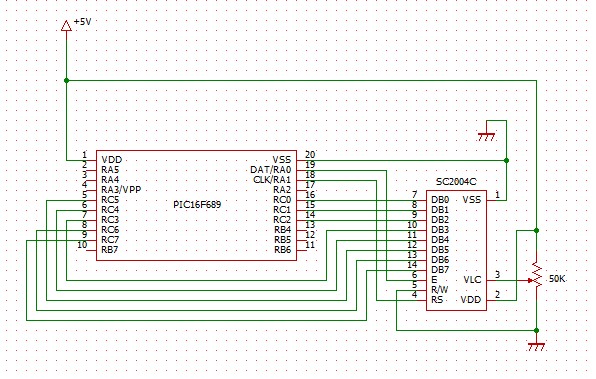

回路図
プログラム
//PIC16F689 8bit SC2004 接続 文字表示
(#include ＜htc.h>の＜は小文字に変更して下さい)
-----------------------------------------------------------------------------------
#include ＜htc.h>
__CONFIG(INTIO & WDTDIS & PWRTEN & MCLREN & UNPROTECT);
#define _XTAL_FREQ 4000000 // クロック周波数4MHz
void main(void) {
// ----------------------------------------------------
// 1. PICの初期設定 (アナログ無効・入出力設定)
// ----------------------------------------------------
ANSEL = 0x00; // すべてのピンをデジタルI/Oに設定
ANSELH = 0x00;
CM1CON0 = 0x00; // コンパレータ無効化(PORTAの干渉防止)
CM2CON0 = 0x00;
TRISA0 = 0; // RA0 (Eピン) 出力
TRISA1 = 0; // RA1 (RSピン) 出力
TRISC = 0x00; // PORTC (D0-D7) すべて出力
PORTA = 0x00; // ポート初期化
PORTC = 0x00;
// ----------------------------------------------------
// 2. LCDの初期化処理 (電源ONから各コマンド送信)
// ----------------------------------------------------
__delay_ms(30); // 電源立ち上がり待ち
// ◆ コマンド送信: 8bit, 2行, 5x8ドット設定 (0x38)
RA1 = 0; // RS=0 (コマンド)
PORTC = 0x38; // データセット
RA0 = 1; // E=1 (ストローブON)
__delay_us(2);
RA0 = 0; // E=0 (ストローブOFF)
__delay_ms(2); // 処理待ち
// ◆ コマンド送信: 画面ON、カーソルOFF (0x0C)
RA1 = 0; // RS=0 (コマンド)
PORTC = 0x0C; // データセット
RA0 = 1; // E=1
__delay_us(2);
RA0 = 0; // E=0
__delay_ms(2);
// ◆ コマンド送信: エントリーモード設定 (0x06)
RA1 = 0; // RS=0 (コマンド)
PORTC = 0x06; // データセット
RA0 = 1; // E=1
__delay_us(2);
RA0 = 0; // E=0
__delay_ms(2);
// ◆ コマンド送信: 画面消去 (0x01)
RA1 = 0; // RS=0 (コマンド)
PORTC = 0x01; // データセット
RA0 = 1; // E=1
__delay_us(2);
RA0 = 0; // E=0
__delay_ms(2);
// ----------------------------------------------------
// 3. 表示位置（1行目3桁目）の指定コマンド送信 【ここを追加】
// ----------------------------------------------------
// 1行目の先頭アドレスは 0x80 です。
// 1桁目=0x80, 2桁目=0x81, 3桁目=0x82 となります。
RA1 = 0; // RS=0 (コマンド)
PORTC = 0x80; // 1行目1桁目のDDRAMアドレスを指定
RA0 = 1; // E=1 (ストローブON)
__delay_us(2);
RA0 = 0; // E=0 (ストローブOFF)
__delay_ms(2); // 処理待ち
// ----------------------------------------------------
// 3. 文字「A」の表示処理
// ----------------------------------------------------
// ◆ データ送信: 文字 'A' を書き込み
RA1 = 1; // RS=1 (データ)
PORTC = 0x41; //'A'; or 0x41; どちらかをセット
RA0 = 1; // E=1 (ストローブON)
__delay_us(2);
RA0 = 0; // E=0 (ストローブOFF)
__delay_us(50); // 書き込み待ち
// ----------------------------------------------------
// 4. 全体の維持
// ----------------------------------------------------
while(1) {
// 表示を維持するため、ここで無限ループ
}
}
--------------------------------------------------------------------------------
※※ 変数を使っての表示 ※※
・1文字なら変数が使える(例moji='A' シングルコーテーションを使う)
・2文字以上は配列を使う
1文字変数 ソース（HITEC-C)2文字以上(配列) ソース（HITEC-C)
番外編 GoogleAI 参考 ソース1（HITEC-C)
番外編 GoogleAI 参考 ソース2（HITEC-C)
「PIC液晶表示回路」では4bit処理でしたが、今回は8bit処理で動かしました。 8bit処理は、データ線が8本必要ですがPIC16F688は、8本連続したポートがないので RC0-RC7の8本あるPIC16F689を使いました。（今回はセラミック発振子を使いました） 下の画像はブレッドボードで組立た様子です。 4bit処理に比べて、8bit処理はデータ線が8本、セラミック発振子20MHzの接続で更に2本増えて 線がごちゃごちゃします。しかし、プログラムが4bit処理に比べて楽です。 下の画像をクリックしますと、動画で表示の様子が分かります。よく見ていただくと 4bit処理では、問題ないのですが、右の8bit処理は、最初2行目左端にPSE Kの表示が出てから CQ CQ DE JA3RUA PSE Kが出ます。(＞_＜)この原因は、LCDの書込みタイミングのようです。 そこで、内部発振31KHz、セラミック発振子20MHzでも安定動作するようにタイミングを修正しました。 8it処理 ソースと新8it処理 ソースを見比べて下さい、__delay_us、__delay_msの値が違います。 4bit処理（内部発振31KHz） 8it処理（セラミック発振子20MHz）左の4bitと同じ書込みタイミング
PIC16F689 ×１
SC1602BSLB ×１
4.7k L ×１
VR20K ×１
(8bit回路図はセラミック発振子20MHz ×１必要)
回路図 4bit （内部発振31KHz）
4bit処理 ソース（HITEC-C)4it処理 HEXファイル
回路図 8bit（セラミック発振子20MHz）
8it処理 ソース（HITEC-C)8it処理 HEXファイル
8it処理（セラミック発振子20MHz）書込みタイミング変更
回路図は、上の 8bit（セラミック発振子20MHz）参照
新8it処理 ソース（HITEC-C)新8it処理 HEXファイル

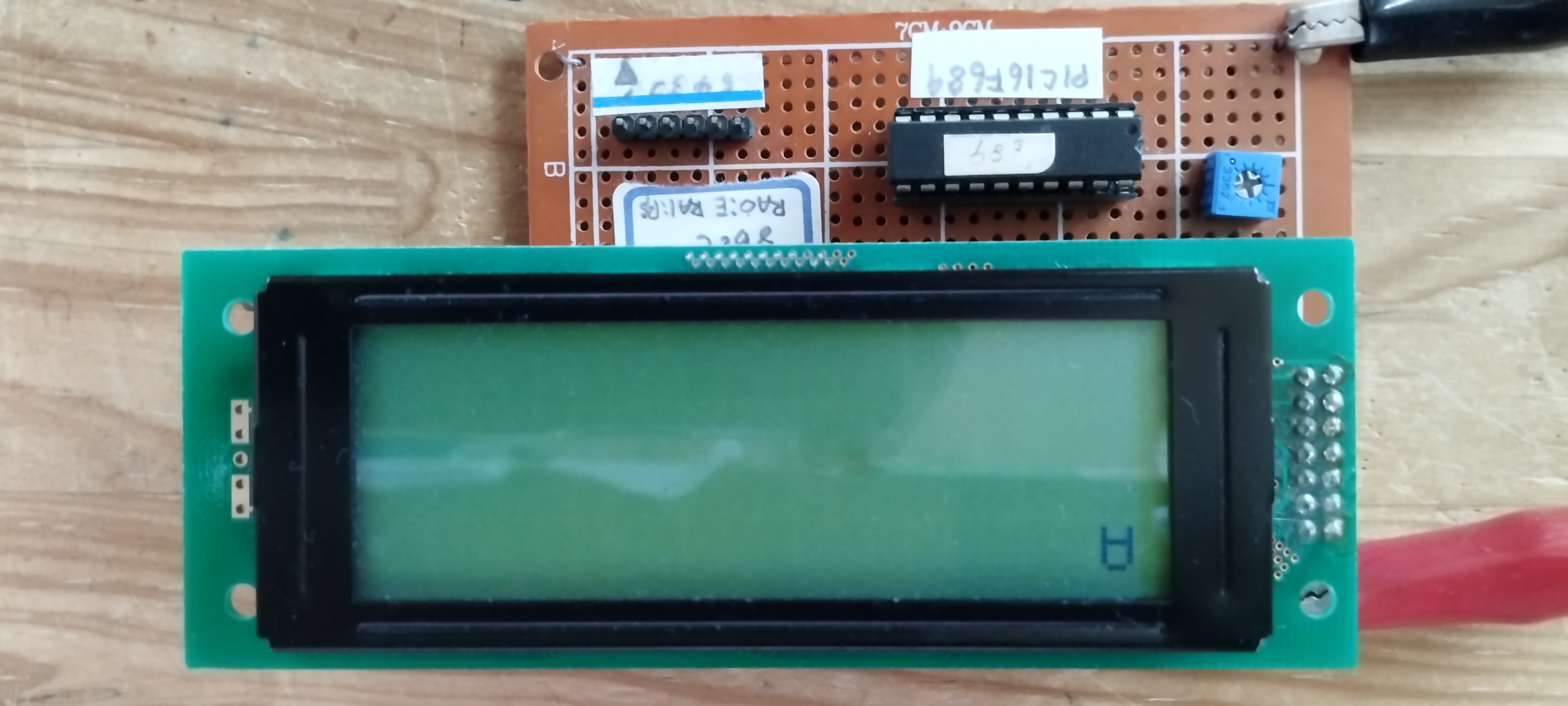

基板上に組立てました。 PICのEEPROMに書いた文字を表示します。画像をクリックして見て下さい。
PIC16F689 LCD ソース（HITEC-C)PIC16F689 LCD HEXファイル
